Questões de Engenharia Elétrica do ano 2016

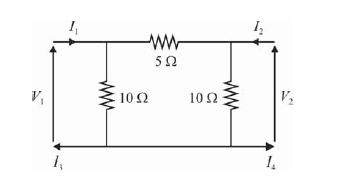

Tendo como referência o quadripolo apresentado, em que V ₁ é a tensão na porta de entrada e V ₂, a tensão na porta de saída, julgue os itens subsequentes.

Uma ligação externa entre as portas de um quadripolo pode ser realizada para serem determinados seus parâmetros de transferência.

• C. Certo
• E. Errado

No que se refere a campos elétrico e magnético, julgue os itens que se seguem. O campo elétrico no interior dos condutores é nulo.

• C. Certo
• E. Errado

No que se refere a campos elétrico e magnético, julgue os itens que se seguem. A maior concentração das linhas de campo magnético localiza-se na região externa dos toroides.

• C. Certo
• E. Errado

No que se refere a campos elétrico e magnético, julgue os itens que se seguem. A propagação da luz no vácuo ocorre devido ao fato de a variação de um campo elétrico induzir um campo magnético, que, ao variar, induz um campo elétrico, e assim sucessivamente; nesse caso, ambos os campos são perpendiculares à direção de propagação da luz.

• C. Certo
• E. Errado

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

Caso a central de lógica seja construída usando-se transistores da família MOS, o circuito lógico deverá ser manuseado com maior cuidado, uma vez que esses transistores são mais suscetíveis à queima por eletrostática que os da família TTL.

• C. Certo
• E. Errado

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

Caso o sensor B seja um fotodiodo, seu princípio de funcionamento terá como base a variação da corrente que o atravessa em função da iluminação da região de depleção de uma junção p-n.

• C. Certo
• E. Errado

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

O conversor A/D (analógico-digital) mostrado na figura pode ser construído usando-se uma rede R-2R.

• C. Certo
• E. Errado

Um sistema de monitoramento de embalagem de produtos alimentícios verifica a temperatura em 4 pontos por meio dos sensores A, B, C e D identificados na figura precedente. Caso a saída S da central de lógica seja 0, o produto estará fora dos padrões e deverá ser descartado.

Com base nessas informações, julgue os próximos itens.

Se a central de lógica for implementada pelo circuito digital a seguir e as entradas binárias A, B, C e D forem dadas, respectivamente, por 0, 1, 0 e 1, então o produto monitorado deverá ser descartado.

• C. Certo
• E. Errado

A propósito das comutações digitais e analógicas em telefonia, julgue os itens a seguir. Na comutação temporal, as palavras de código mudam de time slot e de linha multiplexada no tempo (LMT).

• C. Certo
• E. Errado

A propósito das comutações digitais e analógicas em telefonia, julgue os itens a seguir.

A figura a seguir ilustra o uso correto de um comutador espacial.

• C. Certo
• E. Errado
