Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

Se, no posto de medição, o transformador de corrente (TC) for especificado para uma corrente 100-5, e se a corrente do circuito da carga for de 70 A, então a corrente, no secundário do TC, será de 3,5 A.

• C. Certo
• E. Errado

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

A mufla é um tipo de terminal primário que serve para garantir a deflexão do campo elétrico.

• C. Certo
• E. Errado

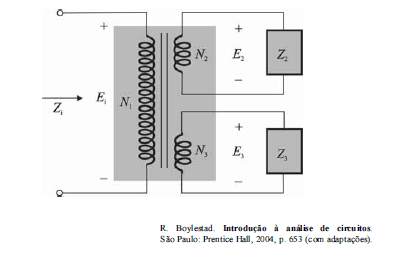

A figura apresentada ilustra um transformador ideal monofásico com dois secundários, em que N, E e Z se referem, respectivamente, a número de espiras, tensão e impedância, e são correspondentes aos índices dos enrolamentos. Considerando que os valores dessas grandezas são dados por N₁ = 90, N ₂ = 15, N ₃ = 45, Z ₂ = 8 ohms, Z ₃ = 5 ohms e E _i = 60 V, julgue os itens que se seguem.

A corrente na carga Z ₃ é menor que 7 A.

• C. Certo
• E. Errado

A figura apresentada ilustra um transformador ideal monofásico com dois secundários, em que N, E e Z se referem, respectivamente, a número de espiras, tensão e impedância, e são correspondentes aos índices dos enrolamentos. Considerando que os valores dessas grandezas são dados por N₁ = 90, N ₂ = 15, N ₃ = 45, Z ₂ = 8 ohms, Z ₃ = 5 ohms e E _i = 60 V, julgue os itens que se seguem.

Nesse caso, é correto afirmar que E ₂ / E ₃ = N ₂ / N ₃.

• C. Certo
• E. Errado

A figura apresentada ilustra um transformador ideal monofásico com dois secundários, em que N, E e Z se referem, respectivamente, a número de espiras, tensão e impedância, e são correspondentes aos índices dos enrolamentos. Considerando que os valores dessas grandezas são dados por N₁ = 90, N ₂ = 15, N ₃ = 45, Z ₂ = 8 ohms, Z ₃ = 5 ohms e E _i = 60 V, julgue os itens que se seguem.

A corrente na carga Z ₂ é maior que 2 A.

• C. Certo
• E. Errado

A figura apresentada ilustra um transformador ideal monofásico com dois secundários, em que N, E e Z se referem, respectivamente, a número de espiras, tensão e impedância, e são correspondentes aos índices dos enrolamentos. Considerando que os valores dessas grandezas são dados por N₁ = 90, N ₂ = 15, N ₃ = 45, Z ₂ = 8 ohms, Z ₃ = 5 ohms e E _i = 60 V, julgue os itens que se seguem.

A potência total fornecida pelo transformador é igual à soma das potências fornecidas às cargas Z ₂ e Z ₃.

• C. Certo
• E. Errado

Julgue os itens subsequentes, relativos aos princípios de conversão eletromecânica de energia. Na conversão eletromecânica de energia, os efeitos básicos de campos magnéticos envolvem, necessariamente, condutores percorridos por correntes para o alinhamento de fluxo magnético e para a interação entre campos magnéticos.

• E. Errado
• C. Certo

Julgue os itens subsequentes, relativos aos princípios de conversão eletromecânica de energia. No processo de conversão eletromecânica de energia, os dispositivos conversores podem ser dispositivos de força ou de posição.

• C. Certo
• E. Errado

Considerando que um gerador síncrono de 60 Hz, 6 polos, alimenta um motor de indução de 4 polos, com escorregamento de 10%, julgue os itens a seguir. Nessa situação, o motor e o gerador têm o mesmo princípio de partida.

• C. Certo
• E. Errado

Considerando que um gerador síncrono de 60 Hz, 6 polos, alimenta um motor de indução de 4 polos, com escorregamento de 10%, julgue os itens a seguir. O referido motor gira a uma velocidade menor que 1.700 rpm.

• C. Certo
• E. Errado
