Questões de Engenharia Elétrica do ano 2016

A propósito das comutações digitais e analógicas em telefonia, julgue os itens a seguir. Não existe bloqueio interno em matrizes de comutação digital do tipo quadrada.

• C. Certo
• E. Errado

A propósito das comutações digitais e analógicas em telefonia, julgue os itens a seguir. A matriz de comutação digital triangular possui o dobro de pontos de cruzamento da matriz quadrada.

• C. Certo
• E. Errado

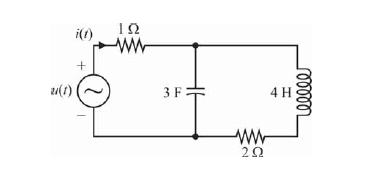

Considerando o circuito precedente, em que a fonte de tensão u(t) é a entrada e a corrente i(t) é a saída, julgue os itens subsecutivos com base na teoria de controle.

O denominador da função de transferência do circuito é um polinômio de segundo grau.

• C. Certo
• E. Errado

Considerando o circuito precedente, em que a fonte de tensão u(t) é a entrada e a corrente i(t) é a saída, julgue os itens subsecutivos com base na teoria de controle.

A função de transferência do circuito apresentado possui polos reais e zeros complexos.

• C. Certo
• E. Errado

Considerando o circuito precedente, em que a fonte de tensão u(t) é a entrada e a corrente i(t) é a saída, julgue os itens subsecutivos com base na teoria de controle.

A tensão ou a corrente no resistor podem ser definidas como variáveis de estado do circuito.

• C. Certo
• E. Errado

Considerando o circuito precedente, em que a fonte de tensão u(t) é a entrada e a corrente i(t) é a saída, julgue os itens subsecutivos com base na teoria de controle.

Ao se representar o circuito no domínio da frequência, a impedância do capacitor será igual a 3s.

• C. Certo
• E. Errado

Acerca das características e das propriedades dos materiais condutores, isolantes e magnéticos, julgue os itens seguintes. Nos materiais homogêneos, os parâmetros constitutivos são independentes da direção e, nos materiais isotrópicos, os parâmetros não variam de um ponto para outro.

• C. Certo
• E. Errado

Acerca das características e das propriedades dos materiais condutores, isolantes e magnéticos, julgue os itens seguintes. A permissividade, a permeabilidade magnética e a condutividade são parâmetros constitutivos eletromagnéticos de um meio material.

• C. Certo
• E. Errado

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

O relé, mostrado no posto de proteção, é de ação indireta.

• C. Certo
• E. Errado

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue os itens a seguir.

O gabinete metálico deve estar aterrado com malha exclusiva e ser eletricamente independente da malha de terra da subestação.

• C. Certo
• E. Errado
