Questões sobre Instalacao Elétrica

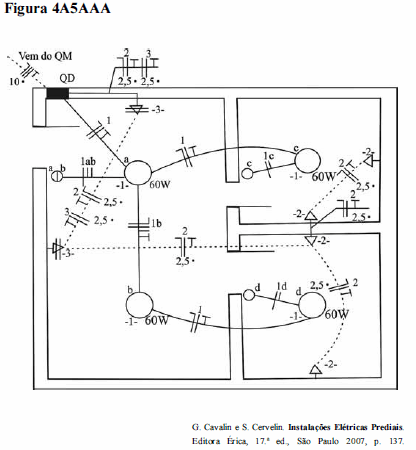

Com base na figura 4A5AAA, que representa a planta baixa de uma instalação elétrica predial de baixa tensão, assinale a opção correta.

• A. O quadro de medição (QM) e o quadro de distribuição (QD) estão interligados por condutores com seção de 2,5 mm².
• B. As tomadas, no circuito 2, estão conectadas por dois condutores de fase e um condutor de proteção.
• C. Os pontos de luz são supridos pelo circuito 2.
• D. Todas as tomadas no circuito são de corrente e consideradas de localização baixa em relação ao solo.
• E. Em todos os ambientes representados na planta, são utilizadas lâmpadas fluorescentes com um reator.

A respeito da forma de comando dos pontos de luz na instalação elétrica apresentada na figura 4A5AAA, assinale a opção que apresenta corretamente o número total e o respectivo tipo dos interruptores existentes na instalação.

• A. dois interruptores simples de uma seção e um interruptor simples de duas seções
• B. um interruptor simples de três seções e um interruptor simples de uma seção
• C. três interruptores simples de uma seção
• D. três interruptores three-way
• E. um interruptor three-way e um interruptor simples de duas seções

Assinale a opção correta no que se refere ao dimensionamento de condutores em instalações elétricas prediais de baixa tensão.

• A. Para realizar o dimensionamento adequado de condutores, é necessário definir a maneira como os condutores serão instalados, ou seja, se serão instalados em eletrodutos, bandejas, canaletas, ao ar, entre outros.
• B. No dimensionamento de condutores, é necessário considerar fatores de correção, como as condições do ar e de altitude do local onde a instalação será posta.
• C. De acordo com o critério de queda de tensão, o limite de queda de tensão, no circuito terminal da instalação, é igual a 10%.
• D. Para efeito de dimensionamento de condutores, os condutores de fase são considerados carregados, ao passo que os condutores neutro e de proteção são considerados descarregados.
• E. A seção dos condutores neutro e de proteção é dimensionada independentemente da seção do condutor de fase.

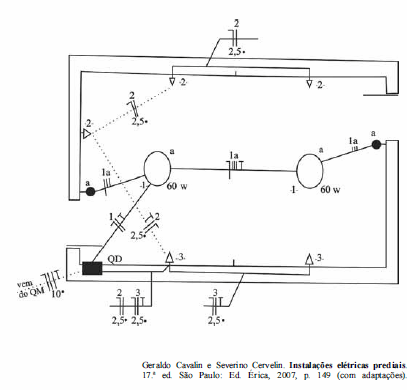

A figura apresentada ilustra a primeira versão de parte de uma planta baixa de instalação elétrica predial, a qual deverá ser revisada por especialista e liberada para ser juntada a outras plantas da edificação. Com base nessas informações, julgue os itens a seguir.

Na parte da instalação indicada na planta, todos os eletrodutos são embutidos no teto ou na parede.

• C. Certo
• E. Errado

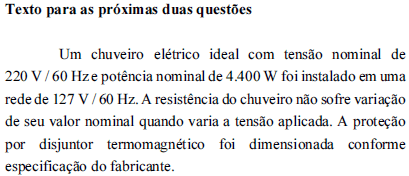

Na situação apresentada em relação aos parâmetros da instalação, assinale a opção correta.

• A. Se a resistência do chuveiro for substituída por outra com valor três vezes maior, a potência nominal do chuveiro permanece igual a 4.400 W.
• B. O dispositivo de proteção atuará por sobrecarga.
• C. A potência do chuveiro será reduzida a um terço da potência nominal.
• D. O chuveiro absorverá uma corrente equivalente a vezes a corrente nominal.
• E. O chuveiro aquecerá demasiadamente a água.

Entre as diversas opções de projeto para corrigir um fator de potência indutivo de uma instalação elétrica, é correto utilizar

• A. lâmpadas de vapor de sódio.
• B. transformadores superdimensionados.
• C. banco de capacitores em quadro de alimentação de aparelhos de ar-condicionado.
• D. lâmpadas fluorescentes com reator com baixo fator de potência.
• E. motores com pouca carga.

Em uma instalação elétrica, a potência ativa consumida é de 100 kW e o fator de potência é de 0,8, o qual será corrigido para 0,9. Sobre essa instalação,

• A. a nova potência aparente será igual à de antes da correção.
• B. a nova potência ativa será de 90 kW.
• C. a nova potência reativa será igual à de antes da correção.
• D. as potências aparentes antes e depois da correção são, respectivamente 125 kVA e 111,1 kVA.
• E. as potências aparentes antes e depois da correção são, respectivamente 80 kVA e 90 kVA.

No dimensionamento dos condutores do circuito de alimentação de um motor deve ser considerada uma corrente de projeto no mínimo igual à corrente nominal do motor, nas condições de utilização. Um motor trifásico de indução, com rotor tipo gaiola de esquilo, com os parâmetros citados abaixo, deverá ser usado de forma ininterrupta em uma dada instalação elétrica em 60,0 [Hz]:

− Frequência nominal = 60,0 [Hz].

− Escorregamento nominal = 5,0 [%].

− Potência nominal = 8,1 [kW].

− Tensão nominal = 220,0 [V].

− Fator de potência = 0,9 (indutivo).

− Fator de serviço = 1,0.

− Rendimento em potência nominal = 90,0 [%].

Nessas circunstâncias, a corrente nominal do motor é, em [A], aproximadamente,

• A. 73,2.
• B. 26,3.
• C. 45,5.
• D. 52,6.
• E. 13,3.

O diagrama unifilar, abaixo, descreve a instalação elétrica (F1+F2+N+PE, 127/220 [V], 60 [Hz]) de parte de uma edificação.

Nesse diagrama, o cômodo

• A. A possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).
• B. A possui três circuitos, dois circuitos de iluminação (F1+N e F2+N) e outro circuito de tomada (F2+N+PE).
• C. A possui três circuitos, um circuito de iluminação (F1+N) e dois circuitos de tomadas (F1+N+PE e F2+N+PE).
• D. B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F1+F2+PE).
• E. B possui dois circuitos, um circuito de iluminação (F1+N) e outro circuito de tomada (F2+N+PE).

A respeito dos esquemas de aterramento que podem ser considerados em uma instalação elétrica de baixa tensão,

• A. no esquema TN, a alimentação possui um ponto diretamente aterrado e as massas são ligadas ao ponto da alimentação aterrado através de condutores de proteção.
• B. o esquema TN-S implica que o condutor de neutro ou o condutor de fase podem ser omitidos em uma instalação elétrica.
• C. no esquema IT todas as partes vivas são conectadas à terra através de um ponto de aterramento de baixa impedância. Todas as massas da instalação são aterradas nesse mesmo ponto.
• D. o esquema TN-S implica que o condutor de neutro e o condutor de fase podem ser interligados em uma única função, como condutor de proteção.
• E. quando um condutor desempenha simultaneamente a função de condutor de neutro e de fase, ele é denominado condutor de proteção ou PEN.
