Questões sobre Projetos Elétricos

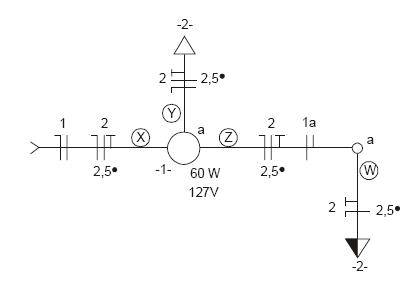

Atenção: Considere o esquema abaixo para responder às questões de números 58 a 60. O esquema unifilar contém um erro em um dos eletrodutos identificados por X, Y, Z e W.

Fazem parte dessa instalação:

• A.

  uma lâmpada, dois interruptores simples e uma tomada de 127 V com terra.

• B.

  uma lâmpada, um interruptor simples e duas tomadas de 127 V com terra.

• C.

  uma lâmpada, dois interruptores paralelos e uma tomada de 220 V sem terra.

• D.

  duas lâmpadas, um interruptor paralelo e duas tomadas de 220 V sem terra.

• E.

  duas lâmpadas, dois interruptores simples e uma tomada de 127 V sem terra.

Não corresponde a uma característica de um projeto básico de uma obra de engenharia

• A.

  identificar e especificar os tipos de serviço a executar, os materiais e equipamentos a serem incorporados à obra.

• B.

  fornecer uma visão global da obra.

• C.

  fornecer subsídios para a montagem do plano de gestão da obra.

• D.

  definir com exatidão o custo global da obra.

Para medição da resistividade do solo e da resistência de aterramento, respectivamente, são geralmente utilizados, para conexão ao instrumento,

• a.

  3 e 4 hastes, alinhadas e com distâncias iguais entre as adjacentes, para medição da resistividade.

• b.

  3 e 4 hastes, alinhadas e com distâncias iguais entre as adjacentes, para medição da resistência.

• c.

  4 e 3 hastes, alinhadas e com distâncias iguais entre as adjacentes, para medição da resistividade.

• d.

  4 e 4 hastes, alinhadas e com distâncias iguais entre as adjacentes, para medição da resistência.

• e.

  4 e 4 hastes, alinhadas e com distâncias iguais entre as adjacentes, para medição da resistividade.

Não corresponde a uma característica de um projeto básico de uma obra de engenharia

• A.

  identificar e especificar os tipos de serviço a executar, os materiais e equipamentos a serem incorporados à obra.

• B. fornecer uma visão global da obra.
• C.

  fornecer subsídios para a montagem do plano de gestão da obra.

• D. definir com exatidão o custo global da obra.

No planejamento da expansão da rede de transmissão de longo prazo, a consideração de incertezas relativas à evolução do sistema para o horizonte de planejamento é muito importante. Dentre essas incertezas, podemos citar o crescimento da carga e a expansão da capacidade de geração. Nessa perspectiva, assinale a opção que apresenta três métodos utilizados para tratamento de incertezas nos modelos de planejamento da expansão.

• A.

  Análise de Cenários, Programação Linear e Integração Numérica

• B.

  Programação Linear, Simulação Monte Carlo e Método de Newton.

• C.

  Programação Não Linear, Método de Newton e Integração Numérica.

• D.

  Integração Numérica, Teoria de Probabilidades e Programação Não Linear.

• E.

  Simulação Monte Carlo, Lógica Fuzzy e Análise de Cenários.

Em procedimentos de manutenção, além do processo de registro de serviços e recursos, deve-se registrar informações sobre o que foi feito e em que equipamento. Em relação à forma de se registrar os serviços, julgue o item subseqüente.

Na forma mais simples de registrar a informação, é quantificada a quantidade de homens-horas utilizadas no serviço e se este foi concluído.

• C. Certo
• E. Errado

Uma empresa distribuidora de energia elétrica deseja ampliar a sua rede de distribuição secundária em determinado local e, com essa finalidade, requisitou à sua equipe responsável um projeto, tendo como base um sistema de rede aérea. A respeito desse sistema, julgue os itens a seguir.

Na formulação de alternativas de redes secundárias, o projetista não precisa levar em conta o carregamento dos transformadores de distribuição, porque esse aspecto é considerado redundante em comparação ao quesito nível de tensão da rede secundária suprida pelo transformador.

• C. Certo
• E. Errado
