Questões sobre Relés

Os relés de religamento atuam, durante faltas transitórias, para religar rapidamente circuitos desligados pelo sistema de proteção. Com relação ao relé de religamento (nomenclatura ASA 79) associado a um disjuntor, julgue os itens que se seguem. O relé de religamento não deve atuar quando os contatos do disjuntor estiverem fechados.

• C. Certo
• E. Errado

Os dispositivos que possuem a finalidade de proteger os transformadores imersos em óleo e que possuem tanque de expansão e protege o transformador contra defeitos internos que se fazem sentir por movimento brusco do óleo ou curto circuito, que também resultem em formação de gás, chama-se:

• A. Relés de embolo.
• B. Relés buchholz.
• C. Relés de indução eletromagnéticos.
• D. Relés de alavanca.

Entre as funções operacionais dos relés diferenciais digitais, aquela que corresponde a uma unidade destinada à proteção de defeitos monopolares para faltas de alta impedância é:

• A. a diferencial trifásica.
• B. a sobrecorrente de neutro sensível.
• C. o tempo definido.
• D. a sobrecarga térmica.
• E. a restrição por harmônica.

Considerando que o secundário de um transformador de corrente (TC) esteja conectado a um relé de sobrecorrente e que o núcleo do TC esteja operando completamente saturado, julgue o item abaixo. O relé atuará se a saturação persistir por um período de tempo superior ao intervalo mínimo de atuação do relé, visto que, durante esse intervalo, o relé é sensibilizado com a corrente mínima para trip.

• C. Certo
• E. Errado

Considerando as modificações, ao longo dos anos, dos sistemas de proteção das redes elétricas em alta tensão, como a substituição de relés eletromecânicos por digitais, julgue os itens que se seguem.

A substituição de relés eletromecânicos por digitais é bastante vantajosa para a proteção de distância de linhas de transmissão, pois, por serem microprocessados, os relés digitais permitem localizar vários tipos de falta, função inexistente nos relés eletromecânicos.

• C. Certo
• E. Errado

Considerando as modificações, ao longo dos anos, dos sistemas de proteção das redes elétricas em alta tensão, como a substituição de relés eletromecânicos por digitais, julgue os itens que se seguem.

A substituição de relés eletromecânicos por relés digitais justifica-se, principalmente, em razão do menor custo destes em relação àqueles.

• C. Certo
• E. Errado

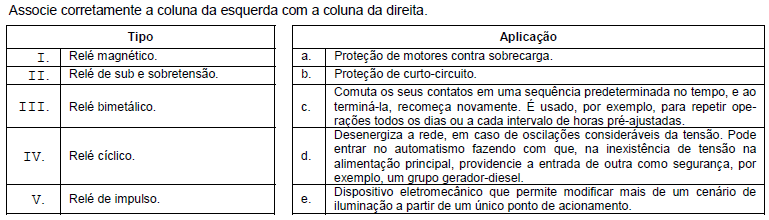

• A.

  I-a, II-d, III-c, IV-e, V-b.

• B.

  I-d, II-b, III-a, IV-e, V-c.

• C.

  I-b, II-a, III-e, IV-c, V-d.

• D.

  I-b, II-d, III-a, IV-c, V-e.

• E.

  I-e, II-d, III-a, IV-b, V-c.

O relé de bloqueio (ou relé 86) funciona como um equipamento auxiliar que opera de forma extremamente rápida na proteção de sistemas elétricos de potência. A respeito das funções desse equipamento, julgue os próximos itens.

O relé de bloqueio, uma vez acionado, bloqueia o fechamento do disjuntor que está protegendo. O rearmamento desse relé é automático, portanto, a intervenção humana restringe-se a situações em que esse mecanismo apresenta defeito.

• C. Certo
• E. Errado

O relé de bloqueio (ou relé 86) funciona como um equipamento auxiliar que opera de forma extremamente rápida na proteção de sistemas elétricos de potência. A respeito das funções desse equipamento, julgue os próximos itens.

O referido relé é útil para acionar a abertura ou o fechamento de disjuntores.

• C. Certo
• E. Errado

Um relé térmico bimetálico é utilizado na proteção térmica de um motor de 50 CV em regime de funcionamento S1. A corrente nominal do motor (In) é de 65 A. Para a corrente de partida, a relação é Ip/In = 7, com tempo de rotor bloqueado igual a 10 s e tempo de partida igual a 2 s. O motor é alimentado com condutores de cobre de seção 25 mm², cuja capacidade de corrente em função de seus fatores de correção é de 89 A . A faixa de regulagem para este relé varia entre 63 A a 90 A . Se for feito um ajuste no relé para que o valor da corrente corresponda a 70 A, o valor dos múltiplos da corrente ajustada em relação à corrente de partida do motor no relé será de:

• A. 7
• B. 6,5
• C. 6
• D. 5,05
• E. 4,2
