Questões sobre Relés

Os relés digitais ou multiprocessados contribuem, de forma geral, para melhoria técnica e econômica dos sistemas elétricos de potência, especialmente no tocante a proteção e controle.

O uso de relés digitais

• A.

  reduz o custo de manutenção fornecendo as funções de autoteste e aumentando, assim, a confiabilidade no sistema.

• B.

  torna complexa a conexão dos TC na proteção diferencial de transformadores de potência, exigindo pessoal muito bem treinado.

• C.

  permite desabilitar as funções de trip e controle do sistema, mesmo que não seja detectada uma falha no autoteste.

• D.

  não permite verificar se cada relé se encontra em perfeito estado de funcionamento.

• E.

  não possui em seu hardware nenhum tipo de memória interna para seu funcionamento.

Um relé industrial tem uma especificação de tensão de 1000 V AC entre contatos abertos. Trata-se de

• A.

  carga máxima comutável.

• B.

  isolamento entre bobina e contatos.

• C.

  rigidez dielétrica.

• D.

  tensão de retenção.

• E.

  tensão de alimentação de energização.

Nos relés de sobrecorrente, acoplada ao cursor de arraste onde se apoiam as lâminas bimetálicas principais, há uma lâmina bimetálica auxiliar cuja função é

• A.

  retardar o acionamento do relé durante a partida do motor a ser protegido.

• B.

  minimizar o efeito do campo eletromagnético no dispositivo de desarme do relé.

• C.

  minimizar o efeito das variações da temperatura ambiente.

• D.

  acionar o relé em caso de variação brusca na corrente de carga.

• E.

  bloquear o relé em caso de temperatura ambiente extrema.

No relé de potência, a rigidez dielétrica entre contatos abertos é dada em

• A.

  ampère.

• B.

  farad.

• C.

  ohm.

• D.

  volt.

• E.

  coulomb.

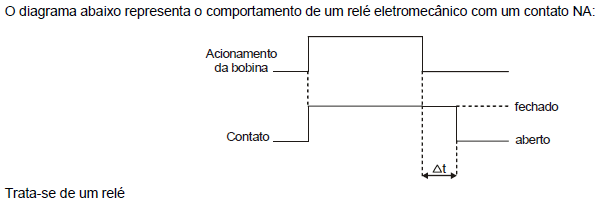

• A.

  de sinalização.

• B.

  fotoelétrico.

• C.

  com retardo no desligamento.

• D.

  com retardo na ligação.

• E.

  térmico.

Um dos elementos fundamentais para o funcionamento correto de motores elétricos são os relés, sendo que os mesmos são elementos cujo contatos tem seu estado alterado por variações de grandezas físicas.

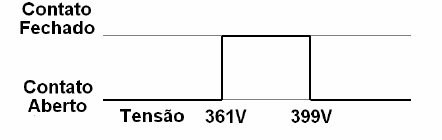

Assinale a alternativa que corresponde ao tipo de relé que realiza a função representada no gráfico acima.

• A.

  Relé PTC.

• B.

  Relé estrela-triângulo.

• C.

  Relé de tempo com retardo na energização.

• D.

  Relé de sub e sobre tensão.

• E.

  Relé de sequência de fase.

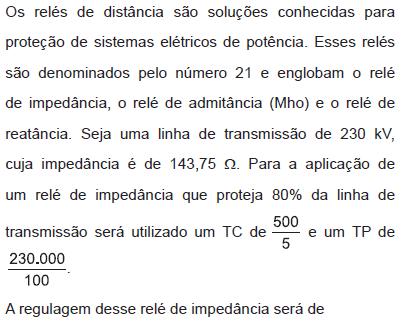

• A.

  5 Ù

• B.

  6,25 Ù

• C.

  115 Ù

• D.

  500 Ù

• E.

  575 Ù

Os circuitos de comandos elétricos para acionamento de motores variam de acordo com a finalidade da operação das máquinas, proporcionando uma infinidade de topologias de circuitos. Alguns elementos, porém, estão presentes em grande parte dos acionamentos, como é o caso do relé térmico. O relé térmico tem a função de proteger o motor acionado contra

• A.

  correntes de curto-circuito

• B.

  sobretensões

• C.

  sobrecargas

• D.

  elevação da temperatura ambiente

• E.

  correntes de fuga

Sobre os relés comumente utilizados em instalações elétricas, considere as afirmativas abaixo.

I - O relé térmico protege o equipamento contra danos térmicos de origem externa (não elétrica).

II - O relé estático é aquele que possui operação lógica produzida eletronicamente.

III - O relé eletromecânico é aquele que protege o equipamento contra perturbações mecânicas.

Está correto APENAS o que se afirma em

• A.

  I.

• B.

  II.

• C.

  I e II.

• D.

  I e III.

• E.

  II e III.

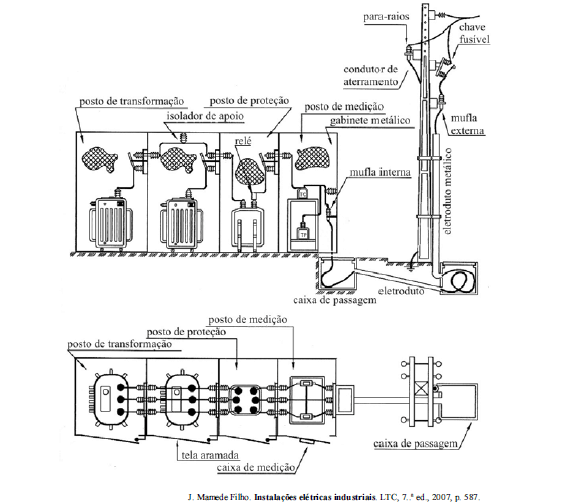

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Caso cada transformador apresente tanque de expansão, o relé buchholz é apropriado para detectar problemas nesse transformador, como vazamentos do líquido isolante, curtos-circuitos internos que provoquem grande deslocamento de líquido, entre outras avarias.

• C. Certo
• E. Errado
