Questões sobre Subestações e Equipamentos Elétricos

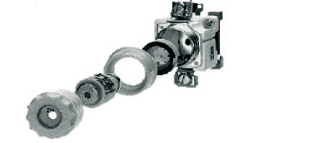

A figura que segue apresenta a montagem de um tipo de fusível de proteção conhecido como:

• A. Cartucho
• B. Diazed
• C. NH
• D. Rolha

Considere:

− É usado em processos de medição de corrente e proteção de sistemas de potência.

− Reduz proporcionalmente a corrente de um sistema de potência, mantendo as características de sua forma de onda.

Trata-se de um

• A. TP.
• B. TC.
• C. varicap.
• D. autotransformador.
• E. TRIMPOT.

Um equipamento de bancada possui um transformador embutido, mas seus terminais são acessíveis externamente para uso em testes de dispositivos, como mostra a figura abaixo.

Nesse caso, é correto afirmar que os bornes

• A. 1, 2 e 3 pertencem ao secundário, sendo o 2 o center-tap.
• B. 2, 3 e 4 pertencem ao primário, sendo o 4 o center-tap.
• C. 4, 5 e 6 pertencem ao secundário, sendo o 5 o center-tap.
• D. 1, 2 e 3 pertencem ao primário, sendo o 3 o center-tap.
• E. 3,4 e 5 pertencem ao secundário, sendo o 4 o center-tap.

Considere o modelo elétrico de um transformador real abaixo.

O parâmetro

• A. Xm refere-se à reatância indutiva de magnetização.
• B. Rm refere-se à reatância indutiva de magnetização.
• C. Xm refere-se à reatância indutiva do enrolamento secundário refletida no primário.
• D. R1 refere-se à relutância do núcleo às correntes de Foucault.
• E. R2 refere-se à resistência do enrolamento primário refletida no secundário.

Em um curso de manutenção, foi cronometrado o tempo que cada um dos cinco profissionais levou para a identificação de um defeito previamente provocado em um equipamento, conforme a tabela abaixo.

Nesse caso, o tempo médio de identificação do defeito, em minutos e segundos, é

• A. 13 min 45 s.
• B. 13 min 03 s.
• C. 12 min 22 s.
• D. 14 min 05 s.
• E. 12 min 59 s.

Considere as características técnicas descritas abaixo.

I. Aplicado em circuitos de cargas indutivas.

II. Curva tempo × corrente ultrarrápida.

III. Possui contatos do tipo faca.

IV. Possui elemento sinalizador de corrente nominal por código de cores.

Caracterizam o fusível NH o que consta APENAS em

• A. I e IV.
• B. II, III e IV.
• C. II e IV.
• D. I, II e III.
• E. I e III.

Considere: − Determinação da capacidade de corte de disjuntores e fusíveis.

− Regulação e coordenação dos dispositivos de proteção.

− Previsão das condições limites de esforços térmicos e eletrodinâmicos dos elementos de uma rede de alimentação.

As três afirmações correspondem aos objetivos

• A. da medida da corrente de curto-circuito na saída do gerador que alimenta um sistema elétrico de potência.
• B. da medida da potência reativa total desenvolvida em um sistema elétrico de potência.
• C. do cálculo das correntes de curto-circuito em pontos de um sistema elétrico de potência.
• D. do cálculo da perda de potência ao longo de uma linha de transmissão.
• E. do cálculo do fator de potência total da carga aplicada à linha de transmissão.

Em um sistema elétrico, o curto-circuito, ou falta, ocorre quando há contato entre duas partes vivas ou entre uma parte viva e a terra ou massa. Em uma falta,

• A. o curto-circuito bifásico ou fase-terra, nas linhas de transmissão, gera correntes simétricas.
• B. os motores síncronos que estiverem no sistema contribuirão para o cálculo de curto-circuito bifásico ou trifásico.
• C. o curto-circuito trifásico, com base em dados estatísticos, é o tipo de falta mais frequente em linhas de transmissão.
• D. o curto-circuito trifásico é o menos prejudicial à estabilidade dos geradores síncronos.

No que diz respeito a acionamentos, controles e equipamentos elétricos, julgue os itens seguintes. No acionamento de motor elétrico por meio de relé, há risco de desgaste do contato elétrico móvel do relé devido à formação de arco elétrico.

• C. Certo
• E. Errado

No que diz respeito a acionamentos, controles e equipamentos elétricos, julgue os itens seguintes. O voltímetro é um equipamento elétrico que se caracteriza por possuir alta impedância de entrada.

• C. Certo
• E. Errado
