Questões de Engenharia Elétrica da Universidade Federal do Paraná (UFPR)

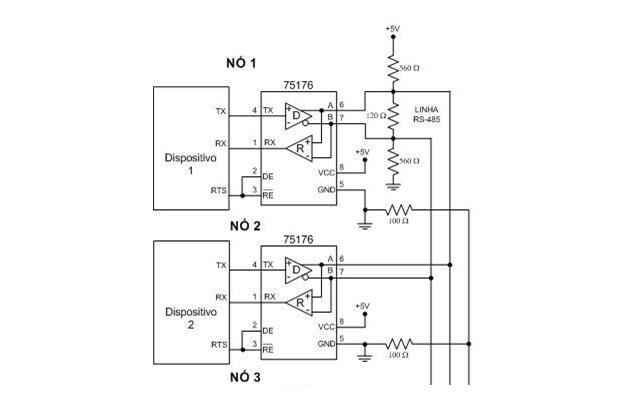

Considere a figura abaixo:

Assinale a alternativa que corresponde à descrição da figura acima:

• A.

  É um exemplo de Rede RS 152.

• B.

  É um exemplo de Rede RS 7534.

• C.

  É um exemplo de Rede RS 8088.

• D.

  É um exemplo de Rede RS 485.

• E.

  É um exemplo de Rede RS 552.

Sobre os conceitos de configuração de sinais Manchester, considere as seguintes afirmativas:

Assinale a alternativa correta:

• A.

  Somente a afirmativa 1 é verdadeira.

• B.

  Somente a afirmativa 3 é verdadeira.

• C.

  Somente as afirmativas 2 e 3 são verdadeiras.

• D.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

Com relação às proteções de circuitos residenciais, considere as seguintes afirmativas:

1. São dimensionadas em função direta da capacidade de corrente dos condutores e não em função da corrente prevista no circuito.

2. Podem ser usados os disjuntores termomagnéticos ou disjuntores diferenciais residuais, ficando a decisão a critério do projetista.

3. Se forem utilizados os disjuntores DR, a sua eficiência aumenta se o neutro de saída do mesmo for aterrado.

4. O interruptor diferencial residual substitui integralmente o disjuntor termomagnético.

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1 e 3 são verdadeiras

• B.

  Somente as afirmativas 1 e 2 são verdadeiras.

• C.

  Somente as afirmativas 2 e 3 são verdadeiras

• D.

  Somente as afirmativas 3 e 4 são verdadeiras

• E.

  Somente a afirmativa 1 é verdadeira

Uma subestação industrial operando a plena capacidade alimenta uma carga indutiva de 1500 kW com fator de potência 0,8. Deseja-se adicionar uma carga indutiva de 250 kW com fator de potência de 0,85. Qual o procedimento para viabilizar essa instalação?

• A.

  Calcular a potência ativa total e dividir a carga nas fases de alimentação de forma equilibrada

• B.

  Calcular a potência aparente total e dividir a carga nas fases de alimentação de forma equilibrada, para anular a potência reativa

• C.

  Somar, respectivamente, as potências ativas e reativas da carga adicional e da carga inicial. Instalar capacitores capazes de fornecer 607 kVAR de maneira que a máxima potência aparente que a subestação pode alimentar não seja ultrapassada

• D.

  Somar, respectivamente, as potências ativas e reativas da carga adicional e da carga inicial. Instalar capacitores capazes de fornecer 480 kVAR de maneira que a máxima potência aparente que a subestação pode alimentar não seja ultrapassada

• E.

  Desativar 250kW em cargas indutivas antigas para então adicionar a nova carga indutiva de 250 kW. Isso se justifica devido ao fato de que a subestação já está operando a plena capacidade

Com relação ao condutor neutro, a NBR 5410 determina que deve ter a mesma seção que os condutores fase quando:

1. utilizados em circuitos monofásicos a 2 e 3 condutores qualquer que seja a seção.

 2. em circuitos trifásicos, a seção dos condutores fase for ≤ a 20 mm2.

3. em circuitos trifásicos, for prevista a presença de harmônicos para qualquer seção.

4. utilizados em circuitos trifásicos destinados ao uso de geradores que possuam elevada potência reativa.

 Assinale a alternativa correta.

• A.

  As afirmativas 1, 2, 3 e 4 são verdadeiras

• B.

  Somente as afirmativas 2 e 3 são verdadeiras

• C.

  Somente as afirmativas 1 e 2 são verdadeiras.

• D.

  Somente as afirmativas 1, 2 e 3 são verdadeiras

• E.

  Somente as afirmativas 3 e 4 são verdadeiras.

Em uma aplicação, temos que alimentar uma carga com uma tensão equivalente à metade da tensão de alimentação. A resistência da carga varia e necessita-se obter um rendimento igual ou superior a 70%. Qual solução pode ser adotada?

• A.

  Inserir no sistema, em série, um resistor variável de forma a controlar a tensão resultante na carga

• B.

  Instalar um contator em série, acionado por um relé ligado a um voltímetro, de tal forma que, ao detectar um valor de tensão maior que a metade da tensão de entrada, abra o relé, desacionando o contador

• C.

  Instalar um CLP capaz de controlar a potência entregue à carga

• D.

  Instalar um conversor CC cujo princípio básico de funcionamento é semelhante à existência de um interruptor em série que abre e fecha continuamente, gerando uma onda aproximadamente quadrada e controlando assim a tensão da carga

• E.

  Instalar um indutor para retificar a corrente alternada em corrente contínua.

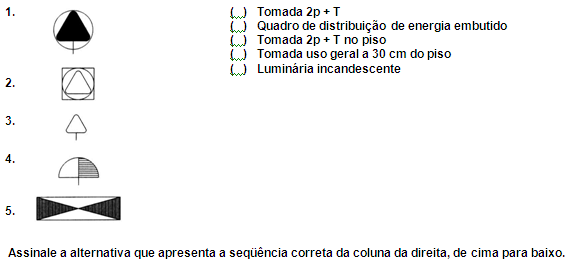

Com relação à simbologia conforme padrão ABNT, numere a coluna da direita de acordo com a coluna da esquerda.

Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo

• A.

  4, 3, 5, 1, 2.

• B.

  1, 5, 2, 3, 4.

• C.

  3, 2, 4, 5, 1.

• D.

  2, 5 ,1, 3, 4.

• E.

  5, 2, 3, 4, 1.

Em um projeto elétrico residencial, a potência ativa atingiu o valor de 12.025 W. Essa potência foi obtida a partir dos cálculos dos circuitos de 2 chuveiros elétricos de 4400 VA cada, 1840 VA de iluminação e 5900 VA de tomadas de uso geral. A tensão de alimentação da concessionária é de 220/127V. É correto afirmar que o circuito de distribuição será um circuito:

• A.

  monofásico, corrente de 94,68 A com cabo de 10 mm² nas fases e 5 mm² no neutro.

• B.

  bifásico, corrente de 54,6 A com condutores de 16 mm² nas fases

• C.

  trifásico, corrente de 31,64 A com cabo de 16 mm².

• D.

  trifásico, corrente de 54,6 A com cabo de 8 mm²

• E.

  bifásico, corrente de 94,68 A, com cabos de 25 mm², com neutro aterrado.

São materiais isolantes para uso industrial:

• A.

  SF6, óleo mineral, askarel, óleo silicone

• B.

  SF6, óleo mineral, askarel, carvão mineral.

• C.

  Óleo mineral, óleo vegetal, carvão, mármore

• D.

  Óleo silicone, areia, borracha, vidro.

• E.

  Somente SF6
