Questões sobre Conceitos Básicos

Utilize o texto a seguir para responder as questões 33 e 34. Você está posicionado em frente a uma bancada que acomoda um transformador de 10.000 VA com tensões de 2.400 / 240 V trabalhando na frequência de 60 hertz. Seu primário possui uma resistência de 6 ohm e seu secundário uma resistência cem vezes menor. Dados obtido junto ao fabricante do núcleo apresenta uma perda nestas condições de 60 W.

Analise as afirmativas abaixo e assinale a alternativa correta. Dando sequência aos testes, você tem que apresentar qual a eficiência do transformador quando o mesmo estiver completamente carregado e com fatores de potência de: 90%; 60% e 40%.

I. Com FP de 90% = 97,1%.

II. Com FP de 60% = 95,7%.

III. Com FP de 40% = 90,9%.

Dos valores apresentados estão corretos.

• A. I e III, apenas
• B. II, apenas
• C. I, II e III
• D. I e II, apenas
• E. II e III, apenas

Responda as questões 35 e 36 tendo como base o tema proposto: Linhas de transmissão. Você está numa bancada efetuando testes para uma linha de transmissão. Sabe-se que o cabo utilizado possui algumas características, como Capacitância de 80.10-12 F/m e uma Impedância de 50 Ω. Com base nos dados apresentados a indutância por metro no cabo vale o descrito na alternativa:

• A. 0,40 μH
• B. 0,60 μH
• C. 0,20 μH
• D. 2,50 μH
• E. 3,20 μH

Responda as questões 35 e 36 tendo como base o tema proposto: Linhas de transmissão. Você está numa bancada efetuando testes para uma linha de transmissão. Sabe-se que o cabo utilizado possui algumas características, como Capacitância de 80.10-12 F/m e uma Impedância de 50 Ω. Com base nos dados apresentados e impedância de uma seção do cabo de comprimento infinito vale o descrito na alternativa:

• A. 50 / ∝
• B. 50 Ω
• C. ∝ * 50
• D. ∝
• E. Zero

A propriedade elétrica conhecida como Condutividade Elétrica, na unidade , do material grafite tem seu valor aproximado indicado na alternativa:

• A. 10^-3
• B. 10¹⁵
• C. 10^-8
• D. 10^-10
• E. 10⁵

Assinale a alternativa que completa corretamente a lacuna. A proteção contra choque elétrico é imperativo em instalações elétricas residenciais e comerciais, se estas forem construídas levando-se em consideração as boas práticas da área (Segundo a NBR). Para este fim, faz-se necessário o uso de um dispositivo chamado de interruptor diferencial residual, que é capaz de detectar fugas de correntes, conhecidos(as) por _____________. A diferença entre a corrente que entra e a corrente que sai do dispositivo é o gatilho para que o IDR desarme.

• A. Falhas
• B. Retorno
• C. Residual
• D. Faltas
• E. Curtos

Some os números a seguir que estão em número binário puro, e assinale a alternativa que apresenta o complemento de 2 do resultado. Observação: Considerar 10 casas.

• A. (1101000011) ₂
• B. (1101011011) ₂
• C. (0010111011) ₂
• D. (0011000110) ₂
• E. (1101000101) ₂

Considere a tabela verdade apresentada a seguir e escolha a alternativa que indique a expressão booleana equivalente.

• A. A’.B’
• B. A’
• C. A’ + B’
• D. (A.B)’
• E. A’B

O Mapa a seguir foi obtido com o auxílio de uma tabela verdade. Baseando-se nele escolha a alternativa que represente uma função booleana equivalente.

• A. D.[(A.C’) + (A.B)]
• B. D.[(A’.C) + (A.B)]
• C. D.[(A.C) + (A’.B’)]
• D. D.[(A’.C’) + (A.B)]
• E. D.[(A’.C) + (A.B’)]

Avalie a tabela a seguir. Três tipos de materiais são pesados diversas vezes. Assinale a alternativa correta que os elenque do menor para o maior quanto à menor dispersão.

• A. X, Y e Z
• B. Y, Z e X
• C. Z, X e Y
• D. Z, Y e X
• E. X, Z e Y

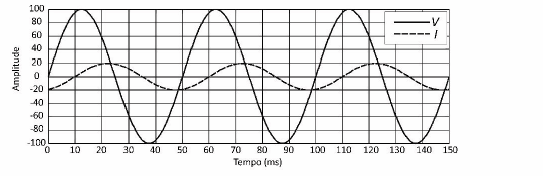

Em um dado experimento laboratorial envolvendo circuitos CA, utilizando as montagens apropriadas, foram medidos sinais alternados de tensão e corrente em uma impedância Z. Os dois sinais possuem mesma frequência, sendo um referente a uma tensão V e o outro a uma corrente I. Após o experimento, com base nas amostras coletadas dos sinais, os responsáveis pelo experimento representaram graficamente, em uma mesma escala, as referidas formas de onda, conforme ilustrado a seguir.

Em relação aos sinais apresentados, sabendo que a escala de amplitude é dada em volts e ampères para os sinais V e I, respectivamente, julgue os itens subsecutivos.

A impedância Z tem característica predominantemente capacitiva.

• C. Certo
• E. Errado
