Questões sobre Conceitos Básicos

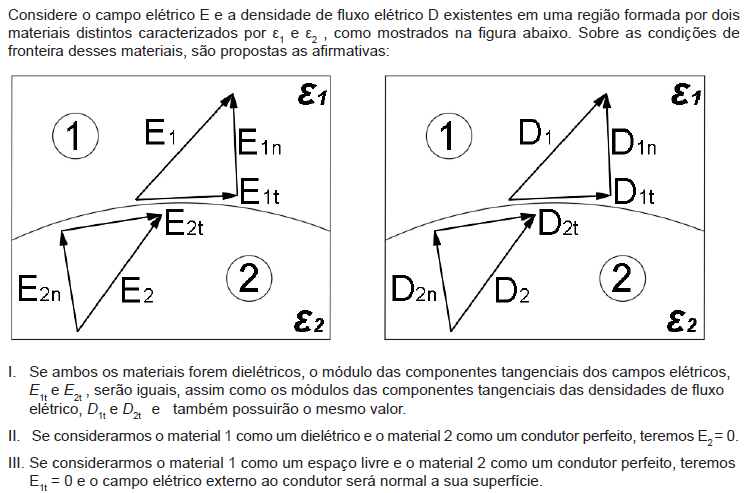

De acordo com, Sadiku (2012, p.166) “se existe um campo elétrico em uma região formada por dois meios diferentes, as condições que o campo deve satisfazer, na interface de separação entre os meios, são chamadas condições de fronteira.”

Está correto apenas o que se afirma em

• A. I.
• B. III
• C. I e III.
• D. II e III.

As correntes de curto-circuito, também conhecidas como correntes de defeito, frequentemente adquirem valores de grande intensidade, porém com limitada duração de tempo. Seus valores máximos estão compreendidos entre 10 e 100 vezes à corrente nominal, sendo limitada apenas pela impedância da instalação e a localização do defeito. Sobre as correntes de curto-circuito, informe se são verdadeiras (V) ou falsas (F) as afirmativas abaixo.

(...) Nos circuitos altamente indutivos, a corrente de curto-circuito é constituída somente por sua componente simétrica.

(...) Quando o circuito é predominantemente resistivo, o amortecimento da componente contínua é extremamente rápido.

(...) Quando o circuito é predominantemente reativo-indutivo, o amortecimento da componente contínua é lento.

(...) As correntes de curto-circuito, nos terminais dos geradores, possuem apenas um período de regime permanente.

A alternativa que apresenta a sequência correta é

• A. (F); (F); (F); (V).
• B. (V); (V); (F); (F).
• C. (V); (V); (V); (F).
• D. (F); (V); (V); (F).

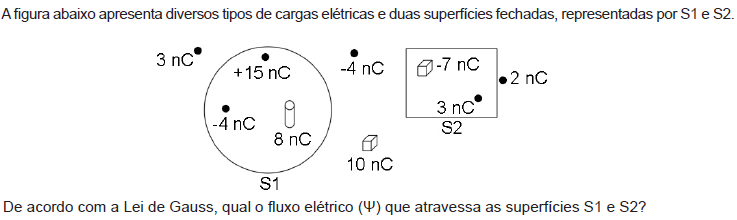

• A. 10nC e -5nC.
• B. 12nC e -34nC.
• C. 19nC e -4nC.
• D. 23nC e -23nC.

A unidade do Sistema Internacional de Unidades (SI) referente à grandeza “Iluminamento”, seguida de seu respectivo símbolo, é

• A. lux - lx
• B. lúmen - lm
• C. candela - cd
• D. candela por metro quadrado - cd/m²

• A. 300 W.
• B. 100 W.
• C. 420 W.
• D. 90 W.

• A. 19–j11.
• B. –(3+j6)
• C. 19–j6.
• D. –(3+j11).

• A. E é a luminância média requerida no ambiente a ser iluminado.
• B. F_u é o fator de utilização do recinto e expressa o percentual anual de horas de uso do sistema de iluminação.
• C. F_dl é o fator de depreciação que depende do tipo de ambiente (grau de sujeira) e do período de manutenção.
• D. S é a área do plano de trabalho, que pode ser menor que a área do recinto.

A coluna da esquerda apresenta as soluções para os problemas de qualidade da energia elétrica e a da direita, as ações sobre o sistema elétrico. Numere a coluna da direita de acordo com a da esquerda.

Marque a sequência correta.

• A. 2, 1, 4, 3
• B. 3, 2, 4, 1
• C. 3, 1, 2,4
• D. 4, 3, 1, 2

Sobre as medidas utilizadas para minimizar a circulação das correntes harmônicas e reduzir o efeito sobre cargas sensíveis, assinale a afirmativa INCORRETA.

• A. Um transformador isolador ligado na configuração delta-Y_aterrado, com cargas não lineares equilibradas nas três fases, fará com que as correntes harmônicas de 3ª ordem e suas múltiplas, circulando pelas fases e neutro do circuito estrela, não sejam transferidas para as correntes de linha do circuito em delta.
• B. Agrupar e conectar cargas não lineares, por meio de circuitos separados ou específicos, o mais próximo da fonte de alimentação (transformador), minimizam o efeito nos outros circuitos que alimentam cargas sensíveis.
• C. Utilizar filtro passivo LC, próximo à carga não linear ou grupo de cargas não lineares, sintonizado próximo à frequência harmônica que se quer atenuar.
• D. Um transformador com duplo secundário, ligação delta-delta e delta-Y, alimentando cargas trifásicas não lineares em ambos os secundários, similares em espectro e carregamento, permite eliminar a circulação da 11ª e 13ª harmônicas de corrente de linha no primário.

A figura (a) ilustra um procedimento para medir a resistência do eletrodo de aterramento (X), imerso num solo homogêneo. Para tanto, injeta-se uma corrente elétrica no eletrodo, por meio de uma fonte de tensão auxiliar e isolada da rede elétrica. Para o levantamento da curva (b), utilizando-se de um voltímetro digital, mede-se a queda de tensão, cuja referência é o eletrodo (X), em direção a um ponto distante, com incrementos na distância (d) de 1 m em 1 m.

Sobre a figura (a) e a curva de potencial (b), assinale a afirmativa INCORRETA.

• A. O gradiente de tensão (V/m) é maior nas proximidades do eletrodo (X).
• B. O grásfico da tensão versus distância permite inferir que a resistividade do solo é maior nas imediações do eletrodo.
• C. A injeção de corrente no solo somente é possível se houver um eletrodo auxiliar, cravado no solo, que feche o circuito da fonte de tensão.
• D.
