Questões sobre Conceitos Básicos

Com base nas medições, é possível deduzir que

• A. a tensão da fase L1 não aparece sobre a carga.
• B. pelo menos uma das filas (D1-D4 ou D2-D5 ou D3-D6) está com os correspondentes diodos danificados e em curto.
• C. os diodos que estão danificados estão curto-circuitando duas das fases.
• D. apenas os diodos D2 e D4 estão danificados e abertos.

A figura apresenta um circuito retificador de onda completa em ponte.

Sobre esse circuito, marque V para as afirmativas verdadeiras e F para as falsas. ( ) No circuito apresentado, a polaridade da tensão do secundário do transformador acompanha a polaridade da tensão do primário.

( ) Nesse retificador, a corrente média nos diodos corresponde a um quarto da corrente média na carga.

( ) No intervalo de tempo em que a tensão VS do secundário é positiva, os diodos D2 e D4 conduzem em série.

( ) Quando VS é positivo, a tensão reversa sobre os diodos D1 e D3 é igual à tensão do secundário do transformador.

Assinale a sequência correta.

• A. F, V, F, V
• B. V, F, V, V
• C. V, F, V, F
• D. F, V, F, F

Com o auxílio da tabela, um Engenheiro Eletricista deseja realizar a correção do fator de potência de uma instalação cuja demanda média calculada foi 892,8 kVA para um fator de potência 0,84. Desejando corrigi-lo para 0,95, e considerando que no comércio local só existem células capacitivas de 30 kVAr, quantas células o Engenheiro Eletricista precisa comprar para realizar a correção do fator de potência?

• A. 9
• B. 10
• C. 8
• D. 11

O mapa de Karnaugh é um método gráfico usado para simplificar uma equação lógica ou para converter uma tabela verdade no seu circuito lógico correspondente, de uma forma simples e metódica. Utilizando o mapa de Karnaugh, qual alternativa apresenta a simplificação para a tabela verdade de quatro entradas A,B,C,D  e uma saída (S) ao lado?

• A.
• B.
• C.
• D.

A correção do fator de potência tem por objetivo a especificação da potência reativa necessária para elevação do fator de potência, de forma a evitar a ocorrência de cobrança pela concessionária dos valores referentes aos excedentes de demanda reativa e de consumo reativo e a obtenção dos benefícios adicionais em termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica. Sobre dispositivos e equipamentos utilizados na correção de fator de potência, analise as afirmativas.

I - Para se evitar sobretensões por autoexcitação após a abertura do contator, a potência dos capacitores não deve ser maior do que a potência reativa consumida pelo motor em vazio.

II - Enquanto o fechamento de um circuito capacitivo é simples, o mesmo não ocorre com a operação de abertura, devido ao arco formado que provocará a redução da vida útil do equipamento.

III - Um controlador automático de fator de potência é utilizado para ligar ou desligar contatores que acionam os estágios do banco de capacitores, além de poder realizar a monitoração de circuitos trifásicos com desequilíbrios de carga entre as fases.

IV - A combinação de cargas de características não lineares e a crescente aplicação de capacitores nos sistemas elétricos das concessionárias de energia tornam o sistema suscetível à ocorrência de ressonâncias, na faixa de centenas de hertz.

Está correto o que se afirma em

• A. I e IV, apenas.
• B. II e III, apenas.
• C. I, II e III, apenas.
• D. I, III e IV, apenas.

A seguir são apresentadas 4 tabelas verdades das principais portas lógicas utilizadas em Eletrônica Digital.

Qual alternativa apresenta as portas lógicas na ordem em que estão dadas (a), (b), (c) e (d)?

• A. AND, NOR, OR e XOR
• B. NOR, AND, XOR e OR
• C. XOR, AND, NOR e OR
• D. XOR, OR, NOR e AND

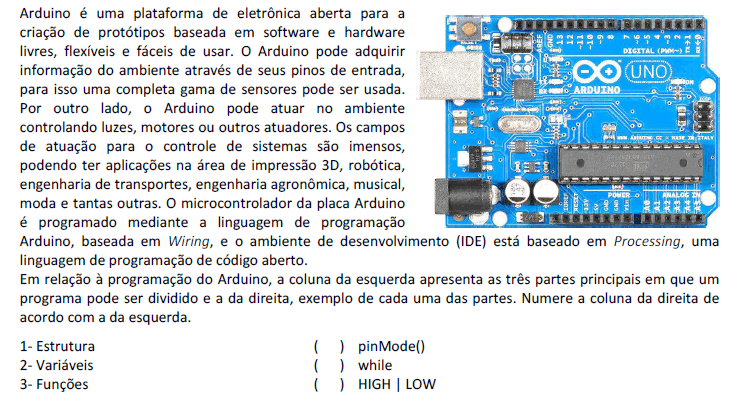

Assinale a sequência correta.

• A. 3, 1, 2
• B. 2, 3, 1
• C. 3, 2, 1
• D. 2, 1, 3

Sobre programação de CLP em linguagem Ladder, assinale a afirmativa INCORRETA.

• A. Quando a função especial JUMP é habilitada, o programa executa a sub-rotina indicada em JUMP e, após a execução, retorna para o mesmo ponto do programa que chamou a sub-rotina.
• B. Na linguagem Ladder, as linhas de contatos (instruções) possuem a aparência de degraus (rungs) de uma escada (ladder), que podem ser associados a uma estrutura de colunas e linhas.
• C. As entradas digitais de CLP genérico podem ser acionadas por botões, chaves, interfaces, encoders e outros dispositivos e podem ser do tipo NPN ou PNP.
• D. A instrução contato por borda negativa gera um pulso na saída associada a ela, e esse pulso tem o período de 1 scan e inicia-se quando a entrada faz a passagem do nível lógico “1” para o “0”.

Sobre automação de sistemas elétricos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A memória EPROM armazena os dados variáveis e temporários em um CLP, tais como correntes, tensão, alarmes, que podem ser eliminados quando da perda da fonte de tensão auxiliar.

( ) Structured Text (ST) ou texto estruturado é uma linguagem de programação mais elaborada, considerada de alto nível, que usa o princípio de criação de sentenças para definir e informar ao CLP qual a lógica necessária em determinado ponto.

( ) O protocolo de comunicação Profibus PA (Automação de Processos) é empregado na comunicação com sensores e atuadores discretos (on/off ), utiliza um gateway entre o Profibus DP (Periféricos Descentralizados) e o AS-I (Interface Sensor/Atuador) para acesso a esses atuadores.

( ) Gateway é um dispositivo de tradução de protocolo em hardware ou software que permite que os usuários que trabalham em uma rede possam acessar outra rede.

Assinale a sequência correta.

• A. V, F, V, F
• B. F, F, V, V
• C. V, V, F, F
• D. F, V, F, V

Uma lâmpada (127V-100 W) contém um filamento de tungstênio, de comprimento 31,4 cm e área da seção transversal igual a 1,26 × 10⁻⁹ m2. A resistividade em Ω . m do filamento da lâmpada, quando esta se encontra em operação, é, aproximadamente,

• A. 4,6 × 10⁻⁸.
• B. 2,72 × 10⁻⁸.
• C.  1,10 × 10⁻⁶.
• D. 6,47 × 10⁻⁷.
• E. 5,45 × 10⁻².
