Uma instalação industrial cuja potência aparente é de 100 kVA possui muitas cargas indutivas em seus circuitos resultando em um baixo Fator de Potência (FP) de 0,80. Assinale a alternativa com o valor aproximado (kVAR) do banco de capacitores para corrigir o FP para 0,98.
- A. 20 kVAR.
- B. 44 kVAR.
- C. 60 kVAR.
- D. 70 kVAR.

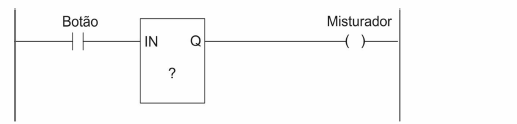

Considere a seguinte proposição: o motor de um tanque misturador de produtos deve ser ligado por dez segundos, assim que o usuário pressionar o botão de contato momentâneo.
O bloco funcional previamente programado, que satisfaz a condição, consta em
- A. contador decrescente.
- B. temporizador de pulso.
- C. contador crescente.
- D. temporizador com retardo para ligar.
- E. contador bidirecional.
Analise a simbologia da figura a seguir.
Quais símbolos representam, respectivamente, motor série de corrente contínua, gerador fotovoltaico e interruptor seccionador?
- A. II, IV e I.
- B. II, V e III.
- C. V, IV e I.
- D. V, IV e III.
Considere as proposições abaixo sobre o multímetro.
I. Para medir com maior precisão a tensão eficaz de uma rede elétrica sujeita a distorção por harmônicos deve-se utilizar um multímetro TRUE RMS.
II. Usando um multímetro digital com o seletor em 200 VDC, a medida da tensão de uma rede elétrica monofásica deve ser nula.
III. No multímetro analógico composto apenas de ohmímetro, voltímetro DC e AC e amperímetro DC, a bateria do instrumento tem a função de alimentar apenas o circuito do ohmímetro.
Está correto o que se afirma em
- A. I e II, apenas.
- B. II e III, apenas.
- C. I, II e III.
- D. I, apenas.
- E. II, apenas.
Considere uma linha de transmissão trifásica de 138 kV e potência de 200 MVA. Escolhendo como valores-base a sua tensão nominal e a potência apresentados anteriormente, mediu-se a tensão em uma barra do sistema, cujo resultado, em valor por unidade, foi de 0,978 pu. Nesse caso, o valor da tensão real, em kV, vale, aproximadamente,
- A. 138.
- B. 141.
- C. 127.
- D. 135.
- E. 220.
No ensaio de um motor CC paralelo cuja corrente nominal do enrolamento shunt é igual a 250 mA, foi usada uma fonte de alimentação CC ajustável de zero a 120 V. A fonte, ligada ao enrolamento shunt, foi ajustada até que o amperímetro acusou a corrente nominal. Nesse ponto de operação, a tensão ajustada foi de 82 V. Assim, a resistência do enrolamento shunt, em ohms, vale, aproximadamente,
- A. 480.
- B. 3.
- C. 20.
- D. 328.
- E. 164.
Uma liga de níquel-cromo, a 20 ºC, apresenta resistividade igual a 110 . 10−8 Ω . m e seu coeficiente de temperatura vale 170 . 10−6 °C−1. A 140 ºC, a sua resistividade
- A. cresce aproximadamente 2%.
- B. cresce proporcionalmente à temperatura, isto é, sete vezes.
- C. cresce aproximadamente 70%.
- D. diminui aproximadamente 700%.
- E. diminui aproximadamente 7%.
Uma bomba dágua de 2 CV que opera com 380 V em tensão trifásica, 60 Hz, tem corrente nominal de 3,7 A e cos ϕ = 0,75. A bomba trabalha com rendimento
- A. abaixo de 70%.
- B. muito próximo a 80%.
- C. entre 50 e 70%.
- D. superior a 85%.
- E. igual a 100%.
Engenharia Elétrica - Conceitos Básicos - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2016
A figura precedente ilustra as formas de onda de determinado sinal e do sinal resultante de sua modulação. Para melhorar o desempenho desse sistema de comunicação quanto ao consumo de potência, é necessário
- A. utilizar uma célula de Gibs no transmissor e um discriminador de frequências no receptor.
- B. utilizar uma codificação, como, por exemplo, o NRZ.
- C. transmitir apenas uma das bandas laterais do espectro de frequências.
- D. utilizar um índice de modulação inferior a 20%.
- E. diminuir os níveis de quantização utilizados no sistema.
Engenharia Elétrica - Conceitos Básicos - Centro de Seleção e de Promoção de Eventos UnB (CESPE) - 2016
Considere a existência de dois meios distintos, I e II. O meio I é formado por um espaço livre e está localizado na região z < 0. O meio II, localizado na região z $ 0, é formado por um material dielétrico sem perdas cujas permeabilidades elétrica e magnética são, respectivamente, iguais a 2g0 e 8μ0. Suponha que uma onda plana se propague, no meio I, com H = 12 cos (108 t -1/3 z) ax mA/m e incida, perpendicularmente, sobre o meio II, gerando uma onda refletida de Hr = 4 cos (108 t + 1/3 z) ax mA/m e uma onda transmitida.
Com base nessas informações, assinale a opção que apresenta corretamente a onda transmitida no meio II.
- A. 8 cos (108 t ! -/3 z) ax mA/m
- B. 16 cos (108 t -1/3 z) ax mA/m
- C. 8 cos (108 t - 4/3 z) ax mA/m
- D. 16 cos (108 t + 1/3 z) ax mA/m
- E. 16 cos (108 t - 4/3 z) ax mA/m
