Questões sobre Proteção de barramentos de baixa tensão domicilares e industriais

O para-raios, localizado dentro de uma subestação predial, tem a função de

• A. escoar para o solo quaisquer surtos que advenham da linha elétrica.
• B. impedir a abertura da chave-faca com a presença de carga, sem que o disjuntor seja desligado.
• C. proteger a entrada da medição contra harmônicos que venham da alta tensão.
• D. abrir o circuito, a fim de proteger a instalação da propagação de falta.
• E. transformar a tensão de sua entrada para níveis seguros antes de atuar.

alise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F). O aterramento de sistemas de proteção contra descargas atmosféricas (SPDA) é dissipar no solo as correntes dos raios que os captores recebem, e que são conduzidas por descidas, para que quando chegarem ao solo, sejam satisfeitas as condições abaixo descritas.

( ) Não devem surgir diferenças de potencial entre equipamentos ou partes de um mesmo equipamento.

( ) Não devem surgir no solo, diferenças de potencial que causem tensões de toque, pois elas são danosas às pessoas.

( ) Não devem surgir entre as partes metálicas e o solo, correntes de fuga que causem tensões de passo.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V; F; F
• B. F; V; F
• C. V; V; F
• D. V; F; V

“Em muitas aplicações industriais, é necessário converter uma fonte de tensão CC fixa em uma fonte de tensão CC variável. Um chopper converte diretamente de CC para CC e é conhecido como um conversor CC-CC. Um chopper pode ser considerado o equivalente CC de um transformador CA com uma relação de espiras continuamente variável. Da mesma maneira que um transformador, ele pode ser utilizado para abaixar ou elevar a tensão de uma fonte CC.” (RASHID, 1999, p.371).

Considera-se um circuito composto por um chopper alimentando uma carga puramente resistiva de 25Ω, com tensão de entrada de 127V, queda de tensão no chopper de 5V e frequência de operação de 1kHz. Para um ciclo de trabalho de 70%, a tensão eficaz entregue à carga e à eficiência do chopper estão demonstradas em qual aternativa?

• A. 85,4V e 96%.
• B. 85,4V e 104%.
• C. 102V e 96%.
• D. 102V e 104%.

Associe as duas colunas, relacionando as temperaturas limite de sobrecarga de condutores aos diferentes tipos de isolação.

A sequência correta dessa associação é

• A. (1); (2); (3).
• B. (2); (3): (1).
• C. (3); (1); (2).
• D. (3); (2); (1).

“As descargas atmosféricas causam sérias perturbações nas redes aéreas de transmissão de energia elétrica, além de provocarem danos materiais nas construções atingidas por elas, sem contar os riscos de vida a que pessoas e animais ficam submetidos. Tais danos e riscos poderiam ser evitados caso essas construções estivessem protegidas por Sistemas de Proteção Contra Descargas Atmosféricas (SPDA).” (MAMEDE FILHO, 2007, p.605- adaptado).

Sobre SPDA, o que é correto afirmar?

• A. Um SPDA projetado e instalado conforme a norma pertinente – NBR5419 – não pode assegurar a proteção absoluta de uma estrutura, de pessoas e bens.
• B. O tipo e o posicionamento do SPDA devem ser estudados cuidadosamente, devendo tal estudo ser iniciado tão logo a construção da edificação esteja finalizada.
• C. Tanques de armazenamento de líquidos inflamáveis, metálicos ou n ão, devem possuir captores e condutores de descida como meio de prover um caminho de condução isolado de sua estrutura.
• D. Caso o raio de proteção dos captores não seja atingido através de meios convencionais, admite-se o uso de meios artificiais destinados a aumentar esse raio, tais como os captores com formatos especiais, os de metais de alta condutividade ou, ainda, o emprego de materiais ionizantes.

Com relação aos equipamentos denominados para-raios, considere:

I. Varistores de óxido metálico são dispositivos usualmente empregados como para-raios em subestações e têm a função de limitar as sobretensões de qualquer natureza.

II. Para-raios são instalados distantes dos principais equipamentos das subestações de modo a reduzir a probabilidade de incidência de descargas atmosféricas nesses equipamentos.

III. Para-raios são equipamentos que podem contribuir com a confiabilidade, a economia e a continuidade de serviço dos sistemas elétricos.

Está correto o que consta em

• A. I, apenas.
• B. II, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

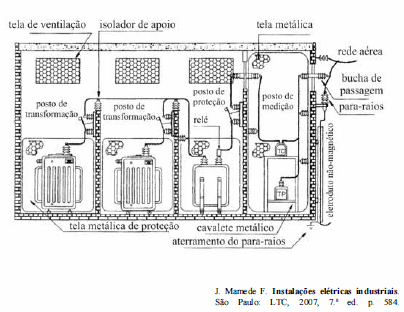

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

A fim de se evitar a entrada de água da chuva, enxurrada e corpos estranhos, as aberturas para ventilação das subestações abrigadas devem se situar no mínimo a 20 cm acima do piso exterior e devem ser construídas em forma de chicana.

• C. Certo
• E. Errado

A localização de uma subestação deve permitir o fácil acesso a pessoas, materiais e equipamentos, para operação e manutenção, bem como deve possuir dimensões adequadas, ventilação e iluminação natural ou artificial compatíveis com a operação e a manutenção. Considerando essas informações e a figura acima, que ilustra a vista frontal de uma subestação trifásica abrigada, julgue os itens a seguir.

Cuidados especiais devem ser tomados para não deixar em aberto os terminais secundários dos transformadores de corrente e de potencial, localizados no posto de medição. Se os equipamentos de medição ligados a esses transformadores forem desconectados, surgirão tensões elevadas, visto que não há efeito desmagnetizante nos secundários.

• C. Certo
• E. Errado

Em uma instalação elétrica em baixa tensão, a seção do condutor de um circuito elétrico é igual a 25 mm². O material do condutor de proteção desse circuito é o mesmo do condutor de fase. O valor, em mm², da seção mínima do condutor de proteção é

• A. 4
• B. 6
• C. 10
• D. 16
• E. 25

Assinale, a seguir, o melhor extintor de incêndio a ser utilizado em área com grande densidade de equipamentos elétricos, instalações elétricas e onde há grande risco de incêndio de origem elétrica.

• A. CO₂.
• B. Oxiacetileno.
• C. Pó químico seco.
• D. Espuma mecânica.
• E. Água pressurizada.
